Autonic奥托尼克斯BR400-DDT-P漫反射型光电传感器技术参数

Autonic奥托尼克斯BR400-DDT-P漫反射型光电传感器技术参数

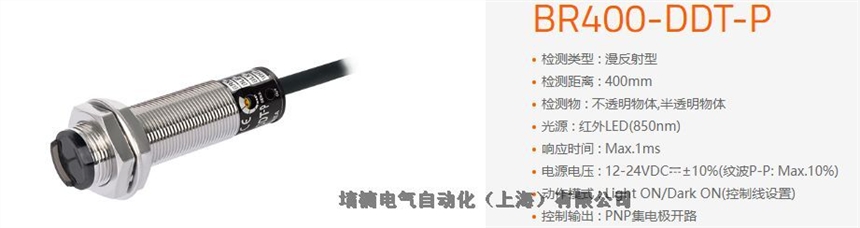

BR400-DDT-P
检测类型 : 漫反射型
检测距离 : 400mm
检测物 : 不透明物体,半透明物体
光源 : 红外LED(850nm)
响应时间 : Max.1ms
电源电压 : 12-24VDC±10%(纹波P-P: Max.10%)
动作模式 : Light ON/Dark ON(控制线设置)
控制输出 : PNP集电极开路

检测类型漫反射型
检测距离400mm
检测物不透明物体,半透明物体
光源红外LED(850nm)
响应时间Max.1ms
电源电压12-24VDC±10%(纹波P-P: Max.10%)
消耗电流Max.45mA
灵敏度调节灵敏度调节器
动作模式Light ON/Dark ON(控制线设置)
控制输出PNP集电极开路

连接线缆类型配线引出型(Ø5, 2m)
环境光照度太阳光: Max.11,000lx, 白炽灯: Max.3,000lx (收光面光照)
环境温度-10~60℃, 存储时: -25~75℃
防护等级IP66 环境湿度35~85%RH, 存储时: 35~85%RH
应差距离最检测距离的20%
材质外壳-镀镍黄铜
检测部分-PC透镜
附件_独立灵敏度调节器
附件_通用固定螺母, 垫圈
重量约160g(约120g)

工作原理
光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。
光电传感器在一般情况下，有三部分构成，它们分为：发送器、接收器和检测电路。
发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。
