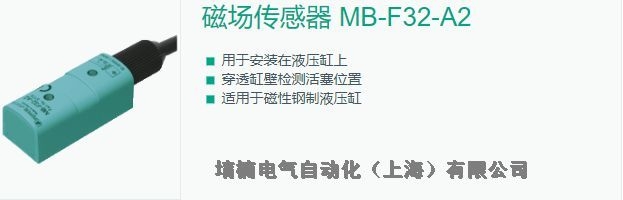

磁场传感器 MB-F32-A2
用于安装在液压缸上
穿透缸壁检测活塞位置
适用于磁性钢制液压缸
通用规格
开关功能 互补
输出类型 PNP
连接 开关输出 1 : 黑色
开关输出 2 : 白色

安装 在汽缸上
输出极性 DC
开关范围 类型 50 mm
输出类型 4 线
额定值
工作电压 10 ... 30 V DC
反极性保护 反极性保护
短路保护 脉冲式
电压降 ≤ 1,5 V
工作电流 0 ... 100 mA
空载电流 ≤ 30 mA
功能性安全相关参数

任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
指示灯/操作方法
LED 指示 红色： 开关状态 输出 1
黄色： 开关状态 输出 2
遵守标准和指令
符合标准
 标准 EN 60947-5-2:2007
EN 60947-5-2/A1:2012
IEC 60947-5-2:2007
IEC 60947-5-2 AMD 1:2012

CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记
环境条件
环境温度 -25 ... 85 °C (-13 ... 185 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
机械规格
连接类型 电缆 PVC ， 2 m
线芯横截面积 0,5 mm2
外壳材料 聚酰胺 (PA)
感应面 聚酰胺 (PA)
防护等级 IP67
电缆直径 6,2 mm ± 0,2 mm
弯曲半径 > 10 x 缆线直径
