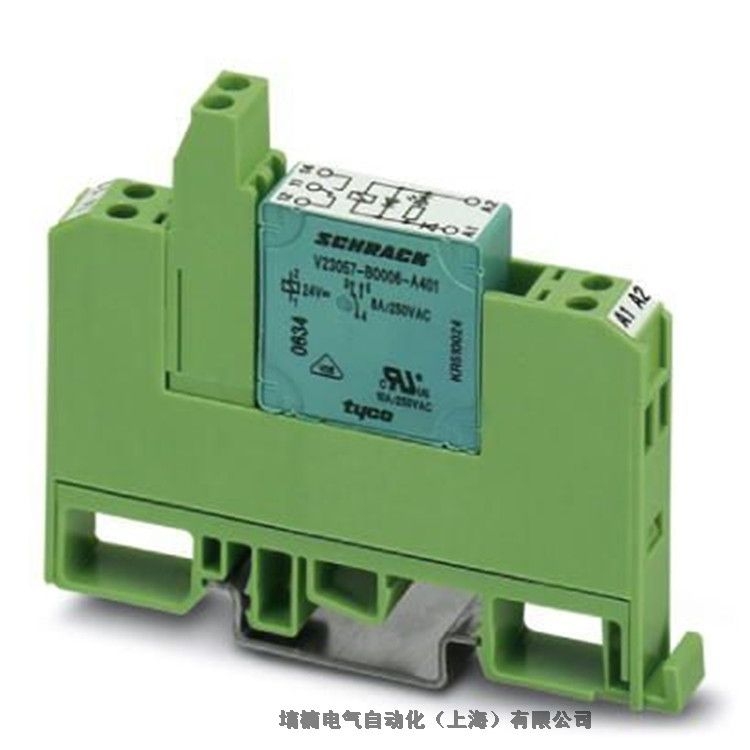

菲尼克斯PLC-RPT- 24DC/21-21/MS继电器模块原理

菲尼克斯PLC-RPT- 24DC/21-21/MS继电器模块原理

关键商业数据
Orderkey2910519
包装单位10 STK
Sales keyCK623C -
目录页页 368 (C_5_2019)
GTIN4055626486710
单件重量（不含包装）64.000 g
尺寸

宽度14 mm
高度80 mm
深度104 mm
返回顶部
环境条件
环境温度（运行）-20 °C ... 60 °C
环境温度（存放/运输）-20 °C ... 85 °C
高度≤ 2000 m
保护等级RT II (继电器)
IP20 (继电器底座)
≥ IP54 (安装位置)
返回顶部
线圈侧

额定输入电压 UN24 V DC
UN下的典型输入电流18 mA
典型响应时间10 ms
典型释放时间10 ms
线圈电压24 V DC
保护电路备用二极管 阻尼二极管
工作电压显示黄色LED
返回顶部
触点侧
触点类型2个转换触点
开关触点类型单触点
触点材料AgNi
切换电压250 V AC/DC (当相邻两个模块的相同接线端子间的电压大于250V（L1、L2、L3），必须使用隔板PLC-ATP。 FBST 8-PLC... 或 ...FBST 500...用于等电位桥接)
最小切换电压12 V (10 mA)
最小切换电流10 mA (12V)

启动电流12 A (20 ms)
限制连续电流6 A
额定功率值（电阻负载）192 W (24 V DC)
62 W (48 V DC)
42 W (60 V DC)
55 W (110 V DC)
66 W (220 V DC)
2000 VA (250 V AC)
开关容量1 A (24 V, DC13)
1.5 A (230 V, AC15)
返回顶部
概述
测试电压4 kV AC (50 Hz，1分钟，线圈/触点)
2.5 V AC (50 Hz，1分钟，转换触点/转换触点)
操作模式100%工作因数
阻燃等级，符合UL 94V0 (外壳)
机械寿命5x106 开关次数
安装位置任意
组装说明无间距排列

连接数据
连接名称线圈侧
连接方式直插式连接
剥线长度8 mm
硬导线横截面0.14 mm² ... 2.5 mm²
柔性导线横截面0.14 mm² ... 2.5 mm²
0.2 mm² ... 2.5 mm² (单套管)
2x 0.5 mm² ... 1 mm² (TWIN套管)
可连接导向横截面 AWG26 ... 14
返回顶部
连接数据2
连接名称触点侧
连接方式直插式连接
剥线长度8 mm
硬导线横截面0.14 mm² ... 2.5 mm²
柔性导线横截面0.14 mm² ... 2.5 mm²
0.2 mm² ... 2.5 mm² (单套管)
2x 0.5 mm² ... 1 mm² (TWIN套管)
可连接导向横截面 AWG26 ... 14
