德国P+F倍加福缆线连接器V1-W-N-5M-PUR插头连接

德国P+F倍加福缆线连接器V1-W-N-5M-PUR插头连接

缆线连接器，NAMUR V1-W-N-5M-PUR
适用于 NAMUR 技术
防护等级 IP68 / IP69
适用于铺设符合 DIN EN 60079-14:2014 标准的本质安全型电路
专门的设计可以防松弛和错误安装

产品阐述

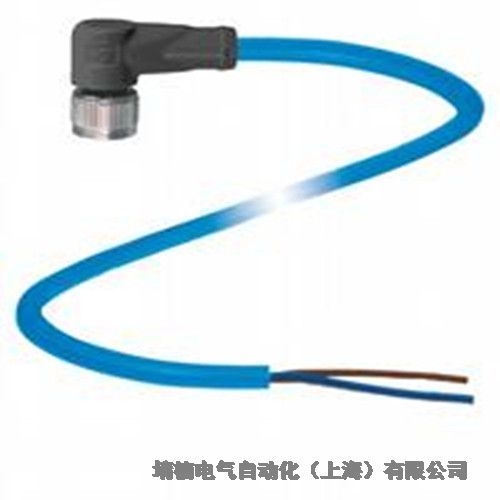

内螺纹接插件单端 M12 弯头 A 型，2 针，PUR 蓝色缆线，NAMUR

通用规格

连接器 1
 连接 插座
 结构类型 M12
 样式 直角
 锁定 螺钉连接
 针脚数 2
 编码 A 码
连接器 2
 连接 电缆尾部
电气技术规格
工作电压 最250 V AC/DC
工作电流 4 A
单位长度电感 max. 0,057 Ω/m
单位长度电容 102,4 nF/km
单位长度电感 0,49 mH/km
符合性
防护等级 EN 60529

插头连接 M12 x 1 连接器 : IEC 61076-2-101
环境条件
环境温度
 插塞式连接器 -40 ... 90 °C (-40 ... 194 °F)
 固定缆线 -40 ... 80 °C (-40 ... 176 °F)
 柔性电缆 -20 ... 80 °C (-4 ... 176 °F)
污染程度 3
机械规格
插塞式连接器
 拧紧扭矩 0,6 Nm
 防松弛 可用
 工具安装 直纹滚花六角螺母 SW = 14 mm
 配接次数 min. 100

防护等级 IP68/IP69
电缆 符合 IEC/EN 60228 (DIN VDE 0295) 6 级
 护套直径 4,8 mm
 弯曲半径 > 15 倍缆线直径，活动
> 10 x 电缆直径，固定式
 护套颜色 蓝色（类似于 RAL 5015）
 芯数 2
 线芯横截面积 0,34 mm2
 芯颜色 1 号芯： 棕色
2 号芯： 蓝色
 内芯构造 42 x 0,1 mm ∅
 长度 5 m
 电缆代码 Li FY 11Y 2 x 0.34
材料

插塞式连接器
滚花螺钉连接 锌压铸件，镀镍
主体 TPU，黑色
密封件 FKM
接触表面 金
易燃性 V-2
电缆
护套 PUR 聚醚基底
磁芯绝缘 PVC
易燃性 HB
