倍加福超声波传感器UDC-18GM50-255-3E1双张材料传感器相关介绍

倍加福超声波传感器UDC-18GM50-255-3E1双张材料传感器相关介绍

超声波传感器简介：

超声波传感器主要材料有压电晶体（电致伸缩）及镍铁铝合金（磁致伸缩）两类。电致伸缩的材料有锆钛酸铅（PZT）等。压电晶体组成的超声波传感器是一种可逆传感器，它可以将电能转变成机械振荡而产生超声波，同时它接收到超声波时，也能转变成电能，所以它可以分成发送器或接收器。有的超声波传感器既作发送，也能作接收。这里仅介绍小型超声波传感器，发送与接收略有差别，它适用于在空气中传播，工作频率一般为23-25KHZ及40-45KHZ。这类传感器适用于测距、遥控、防盗等用途。该种有T/R-40-16，T/R-40-12等（其中T表示发送，R表示接收，40表示频率为40KHZ，16及12表示其外径尺寸，以毫米计）。另有一种密封式超声波传感器（MA40EI型）。它的特点是具有防水作用（但不能放入水中），可以作料位及接近开关用，它的性能较好。超声波应用有三种基本类型，透射型用于遥控器，防盗报警器、自动门、接近开关等；分离式反射型用于测距、液位或料位；反射型用于材料探伤、测厚等。

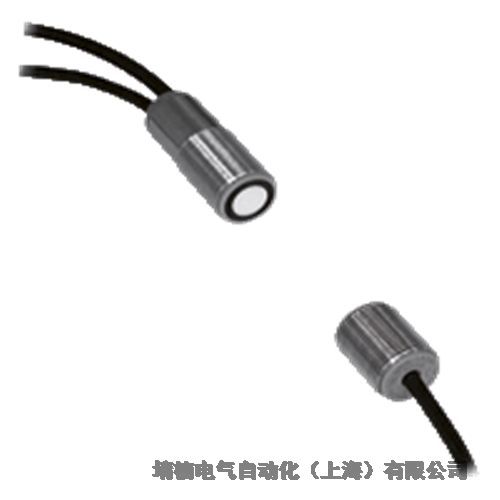

UDC-18GM50-255-3E1

双张材料传感器

超声波系统，用于可靠地检测无片材、一张片材或两张片材重叠的情况，特别适用于纸张的检测, 短款, 不要求进行示教, 感应范围: 20 ... 60 mm ，距离：45 mm, 螺纹模具: M18, 结构类型: 圆柱形，螺纹, 系列: -UDB, 输出类型: 3 路开关输出，NPN，常闭, UL 认证: cULus 认证，一般用途，2 类电源, CCC 认证: 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记, 连接类型: 电缆 PVC ， 2 m

技术参数节选  UDC-18GM50-255-3E1

通用规格

感应范围 20 ... 60 mm ，距离：45 mm

换能器频率 255 kHz

指示灯/操作方法

绿色 LED 指示：检测到单张材料

黄色 LED 指示：未检测到板材（空气）

红色 LED 指示：检测到两张板材

电气技术规格

工作电压 18 ... 30 V DC ，纹波 10 %SS

空载电流 < 50 mA

可用前的时间延迟 < 500 ms

输入

输入类型 功能输入

0 电平：-UB ...-UB + 1V

1 电平：+UB - 1 V ...+UB

脉冲长度 ≥ 100 ms

阻抗 ≥ 4 kΩ

输出

输出类型 3 路开关输出，NPN，常闭

额定工作电流 3 x 100 mA ，短路/过载保护

电压降 ≤ 3 V

接通延时 大约 15 ms （可应要求提供更短的响应时间）

断开延时 大约 15 ms （可应要求提供更短的响应时间）

脉冲扩展 最小 120 ms 可编程

遵守标准和指令

符合标准

 标准 EN IEC 60947-5-2:2020

IEC 60947-5-2:2019

认证和证书

UL 认证 cULus 认证，一般用途，2 类电源

CCC 认证 额定电压 ≤ 36 V 时，产品不需要 CCC 认证/标记

环境条件

环境温度 0 ... 60 °C (32 ... 140 °F)

存储温度 -40 ... 85 °C (-40 ... 185 °F)

机械规格

连接类型 电缆 PVC ， 2 m

线芯横截面积 0,14 mm2

外壳直径 18 mm

防护等级 IP67

材料

 外壳 黄铜镀镍；塑料部件：PBT

 换能器 环氧树脂/空心玻璃球混合物；聚氨酯泡沫

质量 135 g

工作模式：

超声波传感器利用声波介质对被检测物进行非接触式无磨损的检测。超声波传感器对透明或有色物体，金属或非金属物体，固体、液体、粉状物质均能检测。其检测性能几乎不受任何环境条件的影响，包括烟尘环境和雨天。

检测模式

超声波传感器主要采用直接反射式的检测模式。位于传感器前面的被检测物通过将发射的声波部分地发射回传感器的接收器，从而使传感器检测到被测物。

还有部分超声波传感器采用对射式的检测模式。一套对射式超声波传感器包括一个发射器和一个接收器，两者之间持续保持“收听"。位于接收器和发射器之间的被检测物将会阻断接收器接收发射的声波，从而传感器将产生开关信号。

检测范围

超声波传感器的检测范围取决于其使用的波长和频率。波长越长，频率越小，检测距离越大，如具有毫米级波长的紧凑型传感器的检测范围为300~500mm波长大于5mm的传感器检测范围可达8m。一些传感器具有较窄的6º声波发射角，因而更适合精确检测相对较小的物体。另一些声波发射角在12º至15º的传感器能够检测具有较大倾角的物体。此外，我们还有外置探头型的超声波传感器，相应的电子线路位于常规传感器外壳内。这种结构更适合检测安装空间有限的场合。

倍加福超声波传感器UDC-18GM50-255-3E1双张材料传感器相关介绍

调节

几乎所有的超声波传感器都能对开关输出的近点和远点或是测量范围进行调节。在设定范围外的物体可以被检测到，但是不会触发输出状态的改变。一些传感器具有不同的调节参数，如传感器的响应时间、回波损失性能，以及传感器与泵设备连接使用时对工作方向的设定调节等。
