浪涌保护器作用：
雷电放电可能发生在云层之间或云层内部，或云层对地之间；另外许多大容量电气设备的使用带来的内部浪涌，对供电系统（中国低压供电系统标准：AC 50Hz 220/380V）和用电设备的影响以及防雷和防浪涌的保护，已成为人们关注的焦点。
云层与地之间的雷击放电，由一次或若干次单独的闪电组成，每次闪电都携带若干幅值很高、持续时间很短的电流。一个典型的雷电放电将包括二次或三次的闪电，每次闪电之间大约相隔二十分之一秒的时间。大多数闪电电流在10，000至100，000安培的范围之间降落，其持续时间一般小于100微秒。
供电系统内部由于大容量设备和变频设备等的使用，带来日益严重的内部浪涌问题。我们将其归结为瞬态过电压（TVS）的影响。任何用电设备都存在供电电源电压的允许范围。有时即便是很窄的过电压冲击也会造成设备的电源或全部损坏。瞬态过电压（TVS）破坏作用就是这样。特别是对一些敏感的微电子设备，有时很小的浪涌冲击就可能造成致命的损坏。

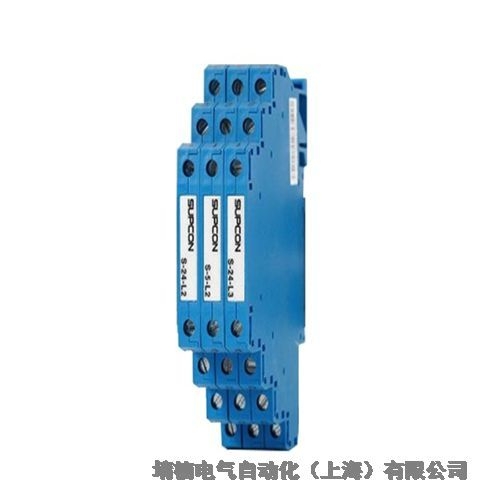

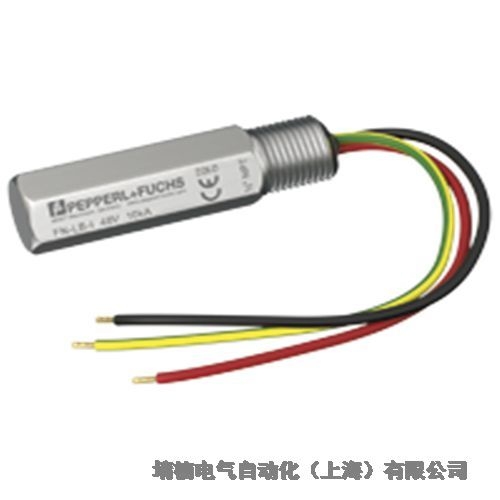

FN-LB-I

防雷屏障

1通道，现场安装模块，½NPT螺纹，不锈钢外壳，最大。浪涌电流(8/20µs) 20 kA, 500 V与大地隔离，适用于危险区域，SIL 3 acc。IEC/ en61508

防雷屏障FN-LB-I
1通道
现场安装模块
½NPT螺纹
不锈钢外壳
Max。浪涌电流(8/20µs) 20 kA
与地球隔离500v
适用于危险区域
至SIL 3 acc。IEC/ en61508

技术参数节选fn-lb-i
通用规范
受保护信号线数1 .选择“保护”
功能安全相关参数
安全完整性等级(SIL) SIL 3
供应
额定电压≤48v
额定电流≤250ma
漏电流≤5µA
导通电压≤85v
接地绝缘击穿电压≥500v
电气规格
总放电电流(8/20µs) 20 kA
整合
防护等级iec 60529:2001
环境条件
环境温度-30…60°c(-22…140°F)用于危险区域，遵守ec型检查证书。
机械规范
外壳材料不锈钢1.4401 (AISI 316)
表面全部抛光
防护等级ip67
电缆
长度0.3 m
质量约。200克
尺寸af22 x 77毫米(0.9 x 3英寸)
安装npt1 /2螺纹
适用于危险区域的数据
欧盟型式检验证书ptb 00 ATEX 2175
标记ex - hexagon II 2G EEx ia IIC T6
电压50v
最大泄漏电流10ka线对地(普通)，5ka线对线(差动)，符合IEC 60-2
标称响应时间
对称1ns
不对称100ns
带宽≥40khz
指令一致
指令2014/34/ eu EN 60079-0:2012+A11:2013, EN 60079- 11:12 12

安装方法如下：
1、SPD常规安装要求
浪涌保护器采用35MM标准导轨安装
对于固定式SPD，常规安装应遵循下述步骤：
1）确定放电电流路径
2）标记在设备终端引起的额外电压降的导线，。
3）为避免不必要的感应回路，应标记每一设备的 PE导体，
4）设备与SPD之间建立等电位连接。
5）要进行多级SPD的能量协调
为了限制安装后的保护部分和不受保护的设备部分之间感应耦合，需进行一定测量。通过感应源与牺牲电路的分离、回路角度的选择和闭合回路区域的限制能降低互感，
当载流分量导线是闭合回路的一部分时，由于此导线接近电路而使回路和感应电压而减少。
一般来说，将被保护导线和没被保护的导线分开比较好，而且，应该与接地线分开。同时，为了避免动力电缆和通信电缆之间的瞬态正交耦合，应该进行必要的测量。
