倍加福P+F电感式传感器NBN12-18GM50-E2-V1技术参数

倍加福电感式传感器NBN12-18GM50-E2-V1技术参数

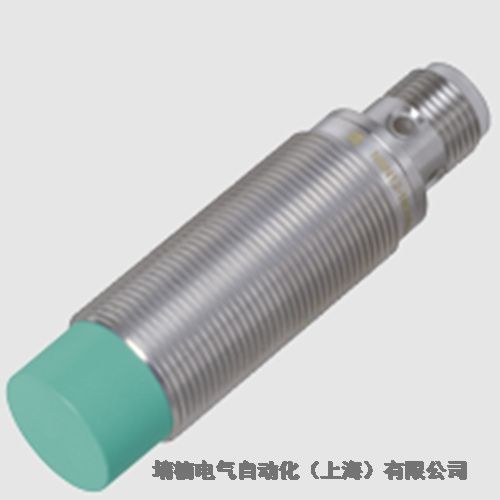

NBN12-18GM50-E2-V1
电感式传感器

温度范围扩大, 开关功能: 常开 (NO), 输出类型: PNP, 安装: 非齐平, 输出极性: DC, 输出类型: 3 线, 螺纹模具: M18, 结构类型: 圆柱形，螺纹, 系列: 圆柱形, 电压类型: DC, UL : cULus ，一般用途，2 类电源, CCC : 额定电压 ≤ 36 V 时，产品不需要 CCC /标记, 连接类型: 连接器插头, 外壳材料: 黄铜 ， 白青铜 带涂层, 防护等级: IP68, 螺纹: M12 x 1

技术参数节选  NBN12-18GM50-E2-V1
通用规格
开关功能 常开 (NO)
输出类型 PNP
额定工作距离 12 mm
安装 非齐平
输出极性 DC
确保操作距离 0 ... 9,72 mm
驱动器件 软钢，如 1.0037、SR235JR（之前为 St37-2）
36 mm x 36 mm x 1 mm
衰减系数 rAl 0,49
衰减系数 rCu 0,46
衰减系数 r304 0,75
衰减系数 rBrass 0,55
输出类型 3 线
额定值
工作电压 5 ... 36 V
开关频率 0 ... 1300 Hz
迟滞 类型 5 %
反极性保护 反极性保护
短路保护 脉冲式
电压降 ≤ 1 V
工作电流 0 ... 200 mA
断态电流 * 20 µA
空载电流 ≤ 10 mA
可用前的时间延迟 ≤ 10 ms
开关状态指示灯 黄色多孔 LED
功能性安全相关参数
MTTFd 1708 a
任务时间 (TM) 20 a
诊断覆盖率 (DC) 0 %
符合性
PWIS 符合性 VDMA 24364-A1/B2/C1/T100°C-W
遵守标准和指令
符合标准
 标准 EN 60947-5-2:2007
EN 60947-5-2/A1:2012
IEC 60947-5-2:2007
IEC 60947-5-2 AMD 1:2012
和证书
防护等级 II
 额定绝缘电压 36 V
 额定冲击耐受电压 500 V
UL cULus ，一般用途，2 类电源
CCC 额定电压 ≤ 36 V 时，产品不需要 CCC /标记
环境条件
环境温度 -40 ... 85 °C (-40 ... 185 °F)
存储温度 -40 ... 85 °C (-40 ... 185 °F)
机械规格
连接类型 连接器插头
外壳材料 黄铜 ， 白青铜 带涂层
感应面 PBT ， 绿色
防护等级 IP68
连接器
 螺纹 M12 x 1
 针脚数 3
质量 58 g
拧紧扭矩 0 ... 30 Nm
一般信息
供货范围 供货范围包含 2 颗自锁螺母
