压力变送器

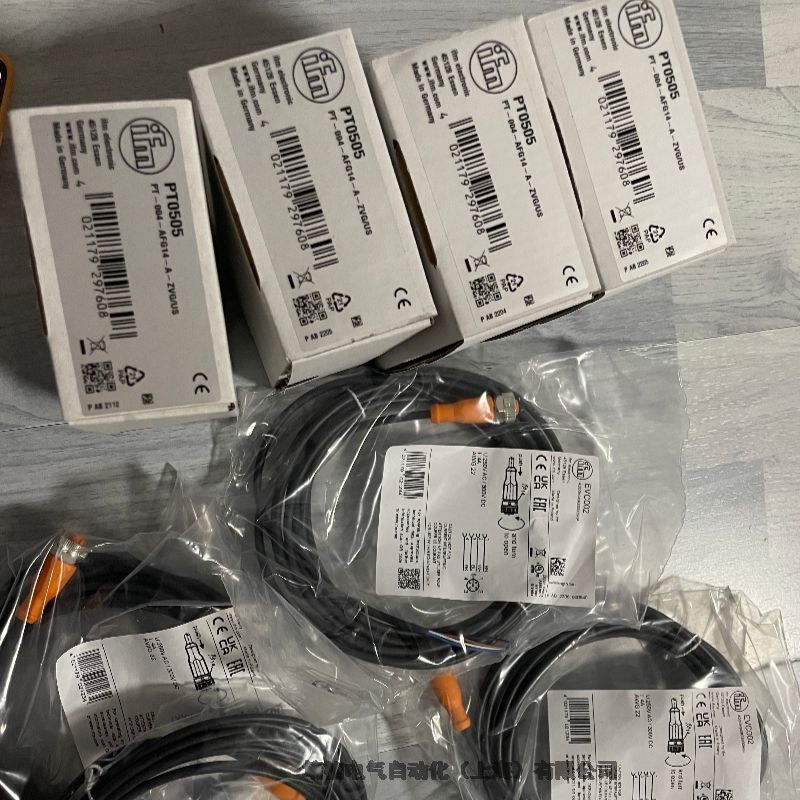

PT0505
PT-004-AFG14-A-ZVG/US

独立于环境气压准确测量绝对压力
适用于需要极准确压力控制的应用
坚固不锈钢外壳，可耐受较强冲击和振动
适合在空间受限情况下安装的紧凑外壳
高重复性和低线性误差，因而长期稳定性好
产品特征
输入和输出总数    模拟输出数量: 1
测量范围
0...4 bar
0...58 psi
0...400 kPa
系统接口    螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)
应用
应用    用于工业应用
介质    液体和气体介质
介质温度 [°C]    0...80
爆破压力最小值
25 bar
360 psi
2500 kPa
抗压强度
8 bar
116 psi
800 kPa
压力    绝对压力
电气数据
工作电压 [V]    8...30 DC
绝缘电阻最小值 [MΩ]    100; (500 V DC)
防护等级    III
反相保护    有
总的输入/输出
输入和输出总数    模拟输出数量: 1
输出
输出数量    1
输出信号    模拟信号
模拟输出数量    1
模拟电流输出 [mA]    4...20
负载值 [Ω]    800; (Ub = 24 V; (Ub - 8 V) / 20 mA)
短路保护    有
测量/设定范围
测量范围
0...4 bar
0...58 psi
0...400 kPa
精度/偏差
重复精度 [测量范围值的%]    < ± 0,1; (温度波动< 10 K)
特征曲线偏差 [测量范围值的%]    < ± 1,0; (包括零点和测量范围误差，非线性，迟滞)
线性偏差 [测量范围值的%]    < ± 0,5 (BFSL) / < ± 1,0 (LS)
长时间稳定性 [测量范围值的%]    < ± 0,1; (每年)
温度系数零点 [测量范围值的百分比 / 10 K]    < ± 0,2; (0...80 °C)
温度系数量程 [测量范围值的百分比 / 10 K]    < ± 0,2; (0...80 °C)
反应时间
阶跃函数响应时间 模拟输出 [ms]    4
工作条件
环境温度 [°C]    0...80
存储温度 [°C]    -20...80
外壳防护等级    IP 67
认证/测试
EMC电磁兼容
DIN EN 61326-1
抗冲击
DIN EN 60068-2-27
500 g (1 ms)
抗震
DIN EN 60068-2-6
10 g (10...2000 Hz)
MTTF [年]    815
承压设备指令    良好的工程实践; 可用于第2组流体; 根据需求流体组1的流体
机械技术数据
重量 [g]    118.65
原材料    不锈钢(1.4404 / 316L); HNBR; PA
材料(接液部件)    不锈钢(1.4404 / 316L)
开关动作寿命    1亿
拧紧扭矩 [Nm]    25...35; (推荐的拧紧扭矩; 取决于润滑、密封及压力等级)
系统接口    螺纹连接 G 1/4 外螺纹 (DIN EN ISO 1179-2)
过程连接密封    NBR (DIN EN ISO 1179-2)
用于压力转移的填充液    合成油
已集成限制器元件    否
注释
注释
BFSL = Best Fit Straight Line
LS = 极限点设定
包装单位    1 件
电气连接
接口    接插件: 1 x M12; 译码: A
