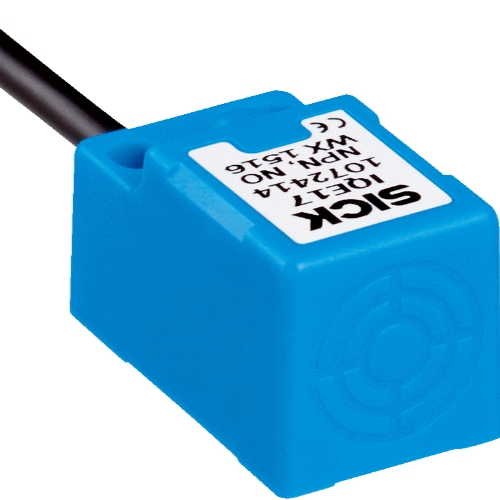

电感式接近传感器检测距离IQE17-05NPSKW2S

电感式接近传感器检测距离IQE17-05NPSKW2S

• 产品特点

  设计构造	方形
  外壳形状	方形
  尺寸(宽 x 高 x 深)	17 mm x 17 mm x 29.5 mm
  触发感应距离 Sn	5 mm
  安全接通距离 Sa	4.05 mm
  安装在金属	非齐平
  开关频率	1,000 Hz
  连接类型	电缆，3 芯, 2 m
  开关量输出	PNP
  输出功能	常开接点
  电气规格	DC 3 线
  外壳防护等级	IP67 1)

  • ¹⁾ 根据 EN 60529.

• 机械/电子参数

  供电电压	10 V DC ... 30 V DC
  残余纹波	≤ 10 %
  电压下降	≤ 2 V
  （接近传感器）通电后开始工作前的延时	≤ 100 ms
  滞后	5 % ... 15 %
  再现性	≤ 2 %
  温度漂移 (Sr)	± 10 %
  电磁兼容性	根据 EN 60947-5-2
  持续性电流 Ia	≤ 200 mA
  导线材料	PVC
  短路保险	✔
  极性反接保护	✔
  通电脉冲保护	✔
  运行环境温度	–25 °C ... +75 °C
  外壳材料	塑料
  拧紧力矩	0.9 Nm

• 折减系数

  提示	这些数据仅作为参考，可能有偏差
  钢铁 St37 （Fe）	1
  不锈钢 （V2A）	Typ. 0.7
  铝 （Al）	Typ. 0.43
  铜（Cu）	Typ. 0.3
  黄铜 (Ms)	Typ. 0.4

• 安装指导

  备注	相关图示参见“安装指导”
  A	17 mm
  B	34 mm
  C	17 mm
  D	15 mm
  E	10 mm
  F	40 mm
  G	25.5 mm
