母头连接器 V15-W-10M-PVC
防护等级 IP67 / IP68 / IP69
滚花螺母，适用于工具装配
抗振性，带机械闭锁
产品阐述

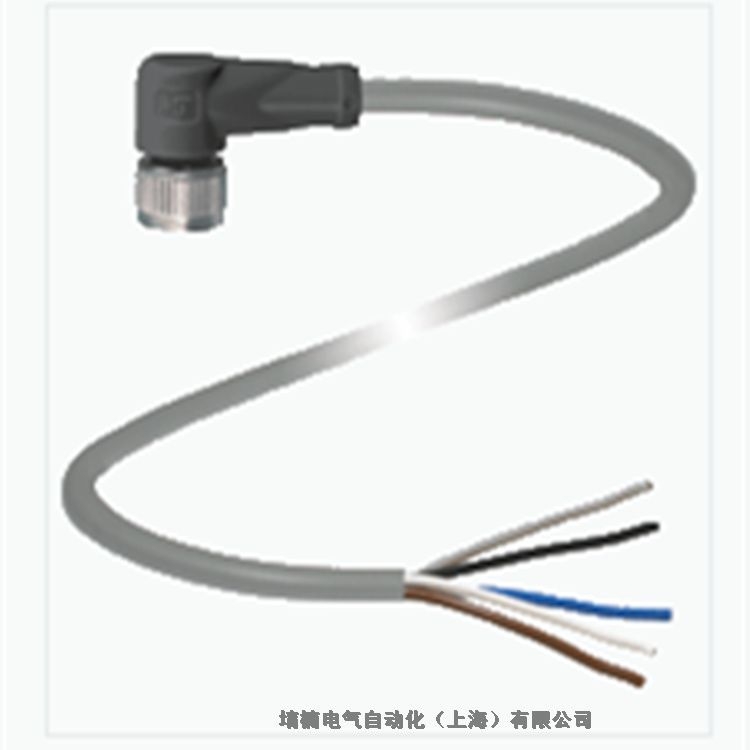

母头接插件单端 M12 弯头 A 型，5 针，PVC 灰色缆线
通用规格
连接器 1
连接    插座
结构类型    M12
样式    直角
锁定    螺钉连接
针脚数    5
编码    A 码
连接器 2
连接    电缆尾部
电气技术规格
工作电压     48 V AC / 60 V DC
工作电流     4 A
符合性
防护等级    EN 60529
插头连接    M12 x 1 连接器 : IEC 61076-2-101
环境条件
环境温度
插塞式连接器    -40 ... 90 °C (-40 ... 194 °F)
固定缆线    -40 ... 70 °C (-40 ... 158 °F)
柔性电缆    -5 ... 70 °C (23 ... 158 °F)
污染程度    3
机械规格
插塞式连接器
拧紧扭矩    0,6 Nm
防松弛    可用
工具安装    直纹滚花
配接次数    min. 100
防护等级    IP67 / IP68 / IP69
电缆    符合 IEC/EN 60228 (DIN VDE 0295) 5 级
护套直径    4,8 mm
弯曲半径    > 10 x 电缆直径，活动式
护套剥离力    max. 80 N / 300 mm
护套颜色    灰色（类似于 RAL 7001）
芯数    5
线芯横截面积    0,34 mm2
芯颜色    1 号芯： 棕色
2 号芯： 白色
3 号芯： 蓝色
4 号芯： 黑色
5 号芯： 灰色
内芯构造    19 x 0,15 mm ∅
长度    10 m
电缆代码    Li Y YM 5 x 0.34
材料
插塞式连接器
滚花螺钉连接    锌压铸件，镀镍
主体    TPU，黑色
接触表面    金
易燃性    V-2
电缆
护套    PVC
磁芯绝缘    PVC
易燃性    阻燃性
