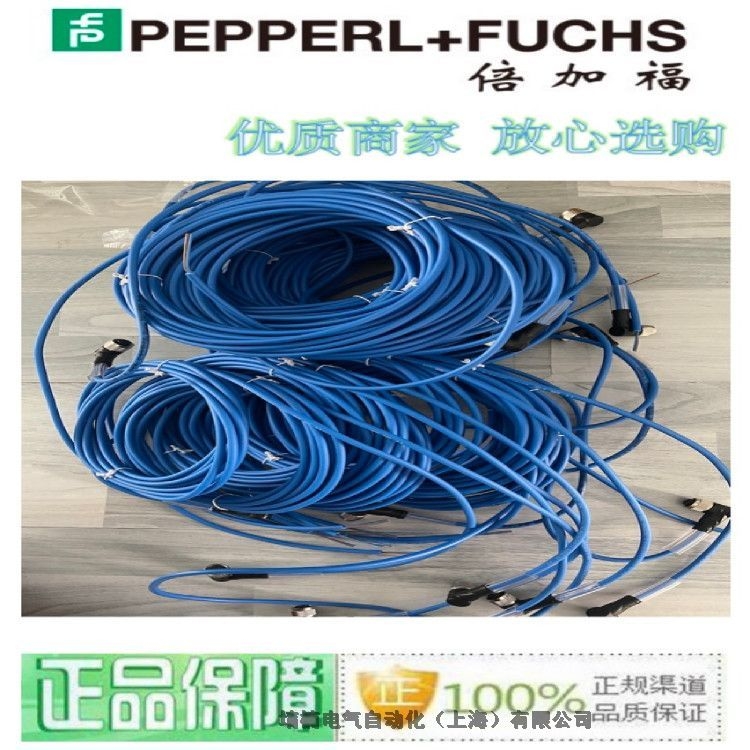

缆线连接器，NAMUR V1-W-N-5M-PUR
适用于 NAMUR 技术
防护等级 IP67 / IP68 / IP69
滚花螺母，适用于工具装配
抗振性，带机械闭锁
适用于铺设符合 DIN EN 60079-14:2014 标准的本质安全型电路
产品阐述
内螺纹接插件单端 M12 弯头 A 型，2 针，PUR 蓝色缆线，NAMUR
通用规格
连接器 1
连接    插座
结构类型    M12
样式    直角
锁定    螺钉连接
针脚数    2
编码    A 码
连接器 2
连接    电缆尾部
电气技术规格
工作电压     250 V AC/DC
工作电流    4 A
单位长度电感    max. 0,057 Ω/m
单位长度电容    102,4 nF/km
单位长度电感    0,49 mH/km
符合性
防护等级    EN 60529
插头连接    M12 x 1 连接器 : IEC 61076-2-101
环境条件
环境温度
插塞式连接器    -40 ... 90 °C (-40 ... 194 °F)
固定缆线    -40 ... 80 °C (-40 ... 176 °F)
柔性电缆    -20 ... 80 °C (-4 ... 176 °F)
污染程度    3
机械规格
插塞式连接器
拧紧扭矩    0,6 Nm
防松弛    可用
工具安装    直纹滚花
配接次数    min. 100
防护等级    IP67 / IP68 / IP69
电缆    符合 IEC/EN 60228 (DIN VDE 0295) 6 级
护套直径    4,8 mm
弯曲半径    > 15 倍缆线直径，活动
> 10 x 电缆直径，固定式
护套颜色    蓝色（类似于 RAL 5015）
芯数    2
线芯横截面积    0,34 mm2
芯颜色    1 号芯： 棕色
2 号芯： 蓝色
内芯构造    42 x 0,1 mm ∅
长度    5 m
电缆代码    Li FY 11Y 2 x 0.34
材料
插塞式连接器
滚花螺钉连接    锌压铸件，镀镍
主体    TPU，黑色
接触表面    金
易燃性    V-2
电缆
护套    PUR 聚醚基底
磁芯绝缘    PVC
易燃性    HB
