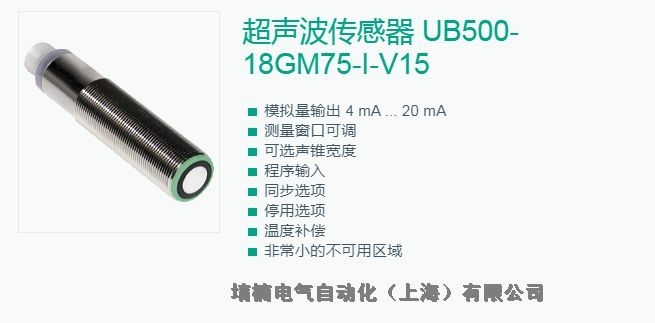

模拟量输出超声波传感器UB500-18GM75-I-V15技术参数介绍

模拟量输出超声波传感器UB500-18GM75-I-V15技术参数介绍

模拟量输出 4 mA ... 20 mA
测量窗口可调
可选声锥宽度
程序输入
同步选项
停用选项
温度补偿
非常小的不可用区域
单头系统
通用规格
感应范围 30 ... 500 mm
调整范围 50 ... 500 mm
死区 0 ... 30 mm
标准目标板 100 mm x 100 mm
换能器频率 大约 380 kHz
响应延迟 大约 50 ms
指示灯/操作方法
黄色 LED 黄色常亮：物体在评估范围内
黄色闪烁：程序功能，检测到物体
红色 LED 红色常亮：错误
红色闪烁：程序功能，未检测到物体
电气技术规格
工作电压 10 ... 30 V DC ，纹波 10 %SS
空载电流 ≤ 45 mA

输出
输出类型 1 路模拟量输出 4 ...20 mA
分辨率 0,13 mm 对于检测范围
特性曲线的偏差 ± 1 % 满量程值
重复精度 ± 0,1 % 满量程值
负载阻抗 0 ...300 Ohm
温度影响 ± 1,5 % 满量程值
德国p+f倍加福超声波传感器主要应用市场 主要应用
超声波传感器
超声波传感技术应用在生产实践的不同方面，而医学应用是其最主要的应用之一，下面以医学为例子说明超声波传感技术的应用。超声波在医学上的应用主要是诊断疾病，它已经成为了临床医学中不可缺少的诊断方法。超声波诊断的优点是：对受检者无痛苦、无损害、方法简便、显像清晰、诊断的准确率高等。因而推广容易，受到医务工作者和患者的欢迎。超声波诊断可以基于不同的医学原理，我们来看看其中有代表性的一种所谓的A型方法。这个方法是利用超声波的反射。当超声波在人体组织中传播遇到两层声阻抗不同的介质界面时，在该界面就产生反射回声。每遇到一个反射面时，回声在示波器的屏幕上显示出来，而两个界面的阻抗差值也决定了回声的振幅的高低。
超声波传感器
在工业方面，超声波的典型应用是对金属的无损探伤和超声波测厚两种。过去，许多技术因为无法探测到物体组织内部而受到阻碍，超声波传感技术的出现改变了这种状况。当然更多的超声波传感器是固定地安装在不同的装置上，“悄无声息”地探测人们所需要的信号。在未来的应用中，超声波将与信息技术、新材料技术结合起来，将出现更多的智能化、高灵敏度的超声波传感器。
